IDETRIS-3X Controller (ICAD)

цифровой умный контроллер СКУД, скрытый в бесконтактной кнопке выхода

Логика построения архитектуры IDETRIS-3X

  • Контроллеры 3X – это целый спектр технологических решений: Встроенный в устройство полноценный контроллер управления СКУД (500 000 логов, 20 000 карт, 256 уровней доступа), Бесконтактная кнопка активации Выхода посредством Инфракрасного и Индукционного сенсоров с опцией «Механической кнопки».
  • Широкий спектр коммуникационных интерфейсов для интеграции контроллера в систему СКУД – WiFi, Ethernet, OSDP2.2.
  • Проводные и Беспроводной интерфейсы управления «Slave»-считывателями (1 или 2): Wiegand, OSDP2.2. (RS485 / RS232 опционально) | Беспроводной интерфейс коннекта со Считывателями и Модулем открытия двери: BT + AES. Беспроводной интерфейс позволяет устанавливать 3X без проводной расключки!
  • 3X устанавливается внутри охраняемого помещения, в отличии от многих систем доступа, в частности со встроенными контроллерами. Это является дополнительным объективным фактором обеспечения безопасности системы.
  • «Мобильный доступ» — Еще одна функция управления, но посредством мобильного приложения IDETRIS QUB, которое позволяет активировать открытие двери с мобильного телефона посредством защищенного BT + AES протокола.
  • Серверный | Облачный СОФТ управления контроллерами 3X – IDETRIS Manager.

все просто

бесконтактная кнопка выхода

плюс

беспроводной контроллер

Функции Контроллера Двери IDETRIS-3X

  • Может работать в Автономном или Сетевом режиме — WiFi, TCP-IP, Ethernet (стандарт), Bluetooth. Для X3 специальным образом разработан модуль Bluetooth. Это технологичная промышленная версия Bluetooth – интерфейса, который имеет дополнительную защиту посредством AES-шифрования.
  • Возможность добавлять пользователей в память устройства по сети, либо только при наличии специальной карты-ключа при активации устройства после установки внутри помещения! (дополнительная функция безопасности)
  • Временные графики позволяют настроить режим разблокировки двери. Два режима:
    «Временная разблокировка» (Timed Unlock) или «Триггерная разблокировка» (Trigger Unlock).
  • Поддержка Считывателей Входа и Выхода (IN / OUT) (Wiegand или OSDP2.2. интерфейсы).
  • Поддержка IN/OUT «функции Анти-возврат» для одной двери.
  • Поддержка функции ADA для каждой двери.
  • Поддержка функции «Блокировки человека в шлюзе», режим «Эскорта», «Доступ только по карте», режиме «Карта + PIN» и «PIN» отдельно.
  • Поддержка функции «Interlock» для множества дверей.
  • Поддержка 20 000 карт емкость и 500 000 записей аудита событий.
  • Поддержка 256 Уровней доступа, 128 Временных событий, 128 «выходных» Дней.
  • Опционально: питание через интернет — POE.
  • «Мобильный доступ» — управление или открытие двери посредством BT + AES интерфейса с помощью мобильного телефона.

Режим механической кнопки при эвакуации и отключении питания кнопки

Беспроводная установка внутри помещения. Тем самым контроллер ICAD3 защищен от доступа извне.

Мощный микроконтроллер IDETRIS-3X c автономной функцией хранения данных

Бесконтактная электромагнитная
«Емкостная» технология

Управление с телефона

Кастомизация дизайна,
лого заказчика

Настройка дистанции
считывания

IDETRIS-3X Manager SOFTWARE

Основные функции программного модуля:

  • Использование базы данных SQL.
  • CS structure и поддержка до 64 «Клиентов».
  • Определение области массива данных и запись статистики держателей карт в определенную область.
  • Поддержка настраиваемого поля держателей карт.
  •  Поддержка интерфейса уведомлений о событиях и всплывающих сообщений в реальном режиме времени.
  • Может разделять окна событий и чрезвычайных ситуаций.
  • Поиск файла события по ключевым данным: время, номера карт, тип событий и департамент.
  • Экспорт событий в виде Excel, Word, PDF – файлов.
  • Поддержка мини-меню для лучшего контроля системы.
  • Обновление прошивки Firmware.
  • Обновление и восстановление Базы данных, создание резервной базы данных. (В ручную и с сохранением в соответствии с определенными временными интервалами).
    Программный пакет для управления устройствами IDETRIS-3X и зависимой от них инфраструктурой СКУД.

SQL база данных

Архитектура структуры
массивов данных

Статистика событий

Поиск данных,
Поиск персоналий

Создание резервных баз

Выгрузка данных в Excel, Word, PDF

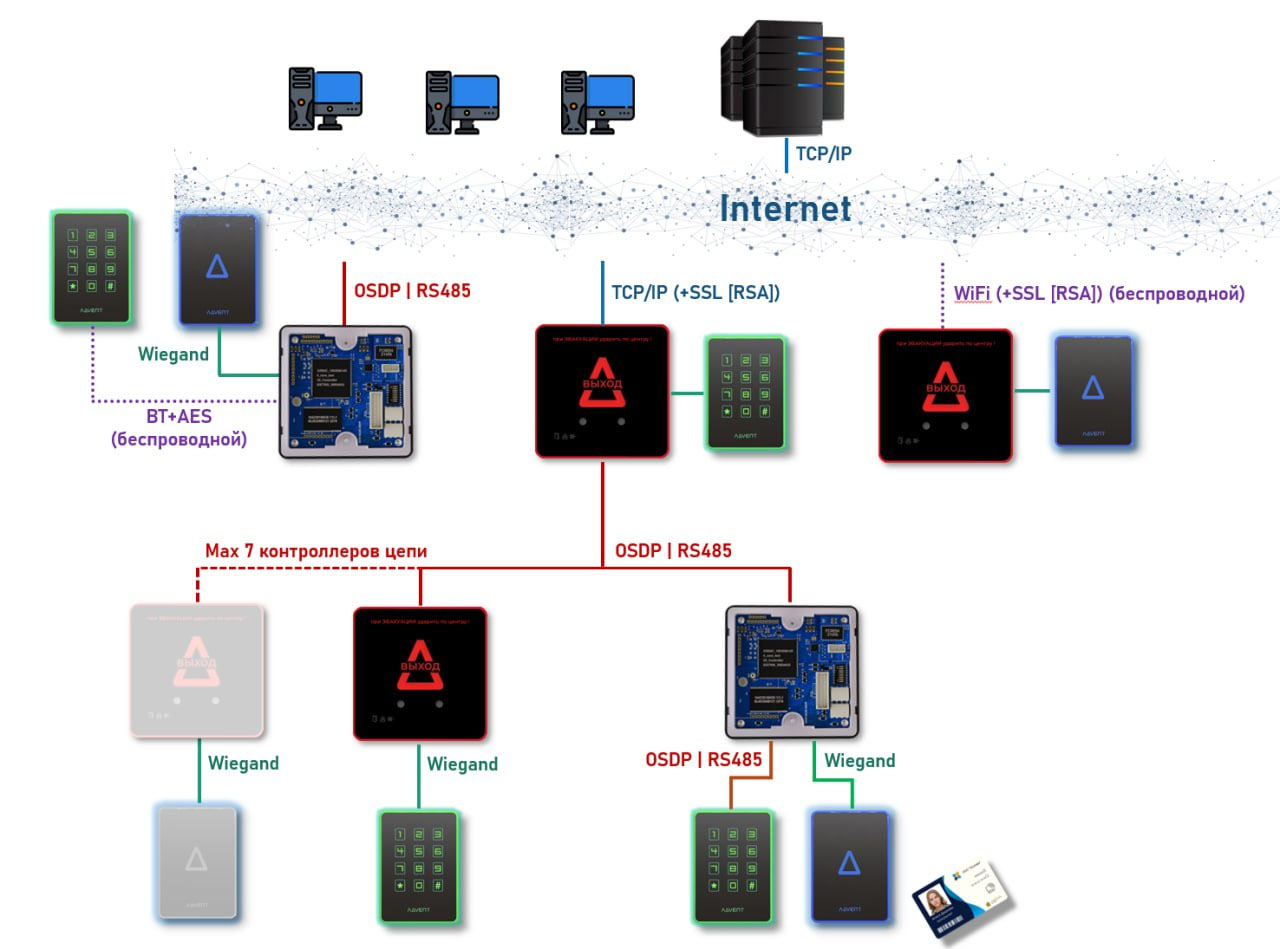

Стандартная схема IDETRIS-3X

IDETRIS-3X  Характеристики

Модальности и интерфейсы

Устройства
A1 A2
IDETRIS-3X Сontroller
Функции и параметры
D1
D2
D3
D4
X1
3 = 3е Поколение
D2 9 = Стандартный корпус Flash
2 = Стандарт (Вход/Выход считыватель)
8 = Модуль разблокировки Bluetooth
1 = TCP/IP (Стандарт)
4 = WiFi модуль
5 = BT модуль
6 = WiFi + BT модуль
i = iDOT (+Спикер)
s = SRED (+Спикер, Стекло для разбития)
Модель
Конфигурируемые функции:
Запрос на Выход
Тамперная сигнализация
Противопожарная сигнализация
Определяемый выход сигнала тревоги
Сигнализация
Индикаторы
“Разбите стекла”
Функциональные карты
Емкость карт
Аудит записей
Коннект Считывателя
Стандартная дистанция считывания
Размер
Реле электронного замка
Вес
3iX
Цвет меняется с Синего на Зеленый вместе со звуковым сигналом
Локальная сирена будет активирована, если крышка снята
Тригер выхода Сирены и Сигнализации
NC/COM/NO 30VDC @ 1A (Max.) (cухой контакт)
Может использовать Софт для ВКЛ и ВЫКЛ для активации DOT-кнопки и DHO
Дверь открыта, пожарная тревога, сбой сети
нет
Добавить / Удалить / Очистить
20 000 карт
500 000 «несетевых» событий
Wiegand или OSDP/ Поддержка Конфигурации работы считывателей Вх/Вых
3,5 - 4 cm
92 X 92 X 18,5 mm (внешняя панель)
30VDC c 2A (Max.) (-s версия) отдельно от питания ICAD
180g
3sX
Тригер сирены, разблокировка слота выхода и разблокировки Двери
Ударить в центр панели

Серия контроллеров IDETRIS-3X

Версия
3Xi
3XiO
3XiOW
3Xs
3XsO
3XsOW
Описание
Стандартный контроллер с функцией бесконтактной/механической кнопки выхода и управлением считывателями карт (до 2 считывателей)
Стандартный контроллер с функцией бесконтактной/механической кнопки выхода и управлением считывателями карт (до 2 считывателей) c OSDP2.2 протоколом
Стандартный контроллер с функцией бесконтактной/механической кнопки выхода и управлением считывателями карт (до 2 считывателей) c OSDP2.2 протоколом и WiFi
Стандартный контроллер с функцией бесконтактной/механической кнопки выхода с функцией «разбития стекла» при чрезвычайных ситуациях, управлением считывателями карт (до 2 считывателей)
Стандартный контроллер с функцией бесконтактной/механической кнопки выхода с функцией «разбития стекла» при чрезвычайных ситуациях, управлением считывателями карт (до 2 считывателей) c OSDP2.2
Стандартный контроллер с функцией бесконтактной/механической кнопки выхода с функцией «разбития стекла» при чрезвычайных ситуациях, управлением считывателями карт (до 2 считывателей) c OSDP2.2 протоколом и WiFiпротоколом

НИОКР: Контроллер IDETRIS-3X с Отечественным процессором
